طراحی قالب‌های دقیق قطعات پلیمری اجاق گاز

خدمت ارائه شده:

طراحی مهندسی، مشاوره قالب‌سازی، همکاری در تولید قطعات پلیمری

مشتری/همکار:

شرکت قالب‌سازی برادران لبانی

چالش اصلی :

نیاز به طراحی دقیق قالب برای چهار قطعه حساس و ظریف اجاق گاز با رعایت استانداردهای زیبایی و عملکرد.

نتیجه اصلی :

تحویل طرح‌های قالب بهینه که به تولید موفقیت‌آمیز قطعات با کیفیت بالا منجر شد.

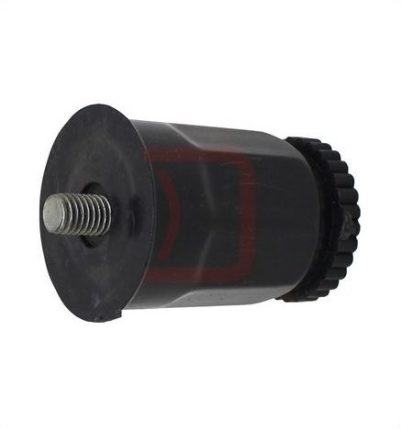

• قطعات پلیمری مورد استفاده در لوازم خانگی مانند اجاق گاز، نیازمند دقت بالا در طراحی و ساخت قالب هستند. این قطعات نه تنها باید از نظر عملکردی بی‌نقص باشند، بلکه از لحاظ زیبایی و ارگونومی نیز اهمیت ویژه‌ای دارند، زیرا مستقیماً با مصرف‌کننده در تعامل هستند. در این پروژه، چالش‌های زیر برای طراحی قالب چهار قطعه (ولوم گاز، دکمه فندک و دو قطعه پایه گاز) وجود داشت:
  • دقت ابعادی و مونتاژ: قطعات باید با تلرانس‌های بسیار کم طراحی می‌شدند تا به خوبی در کنار سایر اجزا مونتاژ شوند.
  • کیفیت ظاهری و حس لمس: برای قطعاتی مانند ولوم و دکمه فندک، زیبایی سطح، پرداخت نهایی و حس خوب هنگام لمس از اهمیت بالایی برخوردار بود.
  • مقاومت در برابر حرارت و سایش: انتخاب متریال مناسب و طراحی قالب با در نظر گرفتن مقاومت قطعات در برابر حرارت و سایش مداوم.
  • بهینه‌سازی فرآیند تزریق: طراحی قالبی که بتواند قطعات را با حداقل عیب و بیشترین بهره‌وری تولید کند.
  • همکاری با قالب‌ساز: نیاز به همکاری نزدیک و تبادل اطلاعات دقیق با شرکت قالب‌سازی برای اطمینان از صحت ساخت قالب بر اساس طراحی.

• برای مقابله با چالش‌های موجود و اطمینان از تولید قطعات با کیفیت بالا برای اجاق گاز، رویکردی مهندسی محور و مشارکتی اتخاذ کردیم. راه‌حل ما شامل مراحل کلیدی زیر بود:
  • تحلیل دقیق نیازها و مشخصات: بررسی جزئیات کاربرد هر چهار قطعه، الزامات فنی و استانداردهای کیفی مورد انتظار در صنعت لوازم خانگی.

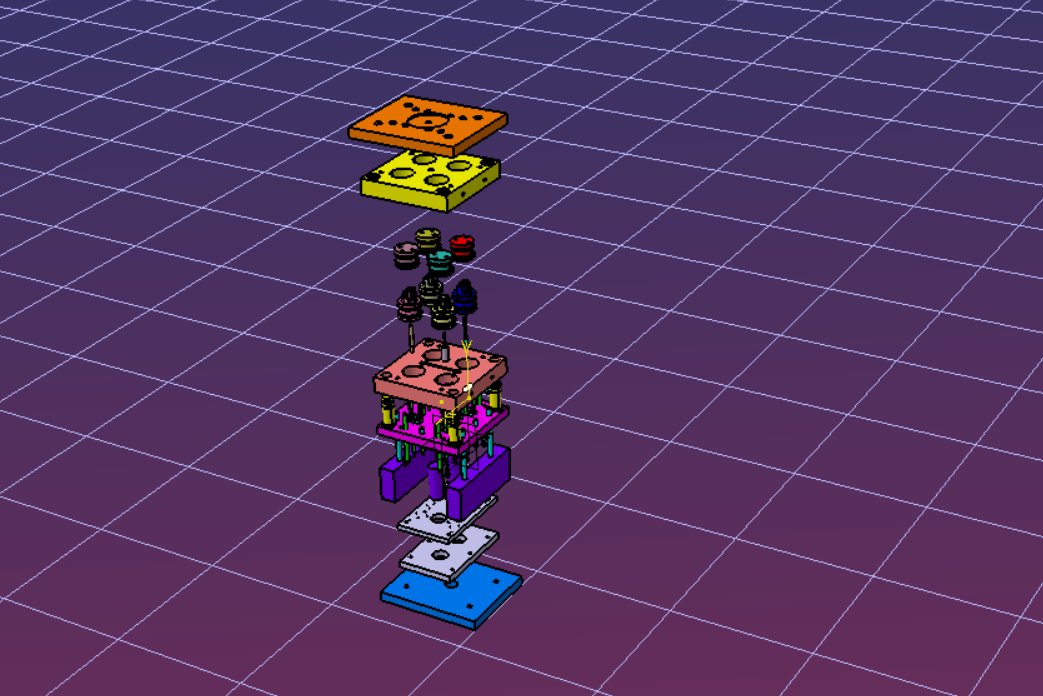

  • طراحی سه‌بعدی قالب‌ها (CAD Design): استفاده از نرم‌افزارهای پیشرفته طراحی برای ایجاد مدل سه‌بعدی دقیق قالب‌ها با در نظر گرفتن جزئیات مربوط به زیبایی، عملکرد و مونتاژ.
  • شبیه‌سازی فرآیند تزریق (Moldflow Analysis): انجام شبیه‌سازی‌های پیشرفته برای بهینه‌سازی سیستم‌های راهگاه، خنک‌کاری و نقاط تزریق به منظور جلوگیری از عیوبی مانند خطوط جوش، پرنشدگی و تابیدگی.
  • انتخاب مواد مناسب: مشاوره در مورد انتخاب جنس پلیمری بهینه برای هر قطعه با توجه به خواص مورد نیاز (مقاومت حرارتی، مکانیکی و ظاهری).
  • همکاری مستمر با قالب‌ساز: تعامل نزدیک با شرکت قالب‌سازی برادران لبانی در تمام مراحل طراحی، ارائه راهنمایی‌های فنی و اطمینان از انطباق طراحی با قابلیت‌های ساخت.
  • بازبینی و اصلاحات: انجام بازبینی‌های دوره‌ای و اعمال اصلاحات لازم در طراحی تا حصول اطمینان از بهترین خروجی.

نتایج و دستاوردها: قطعاتی با کیفیت برای قلب تپنده آشپزخانه

این پروژه موفقیت‌آمیز، منجر به طراحی و ساخت قالب‌هایی شد که توانستند قطعاتی با بالاترین استانداردهای کیفی برای اجاق گاز تولید کنند:

• تولید قطعات با دقت بالا: قطعات پلیمری (ولوم گاز، دکمه فندک و پایه‌ها) با دقت ابعادی بالا و قابلیت مونتاژ بی‌نقص تولید شدند.
• کیفیت ظاهری ممتاز: تمامی قطعات دارای سطح صاف، پرداخت عالی و حس لمس دلپذیر بودند که به زیبایی نهایی محصول کمک کرد.
• بهینه‌سازی فرآیند تولید: قالب‌های طراحی شده امکان تولید انبوه قطعات را با حداقل ضایعات و حداکثر بهره‌وری فراهم آوردند.
• همکاری موفقیت‌آمیز: این پروژه نمونه‌ای موفق از همکاری مهندس طراح و مجموعه قالب‌سازی بود که منجر به حصول نتیجه‌ای مطلوب گردید.
• رضایت نهایی مشتری: قالب‌ها در حال حاضر به صورت فعال در حال کار بوده و قطعات تولیدی در اجاق گازهای عرضه شده در بازار مورد استفاده قرار می‌گیرند.
