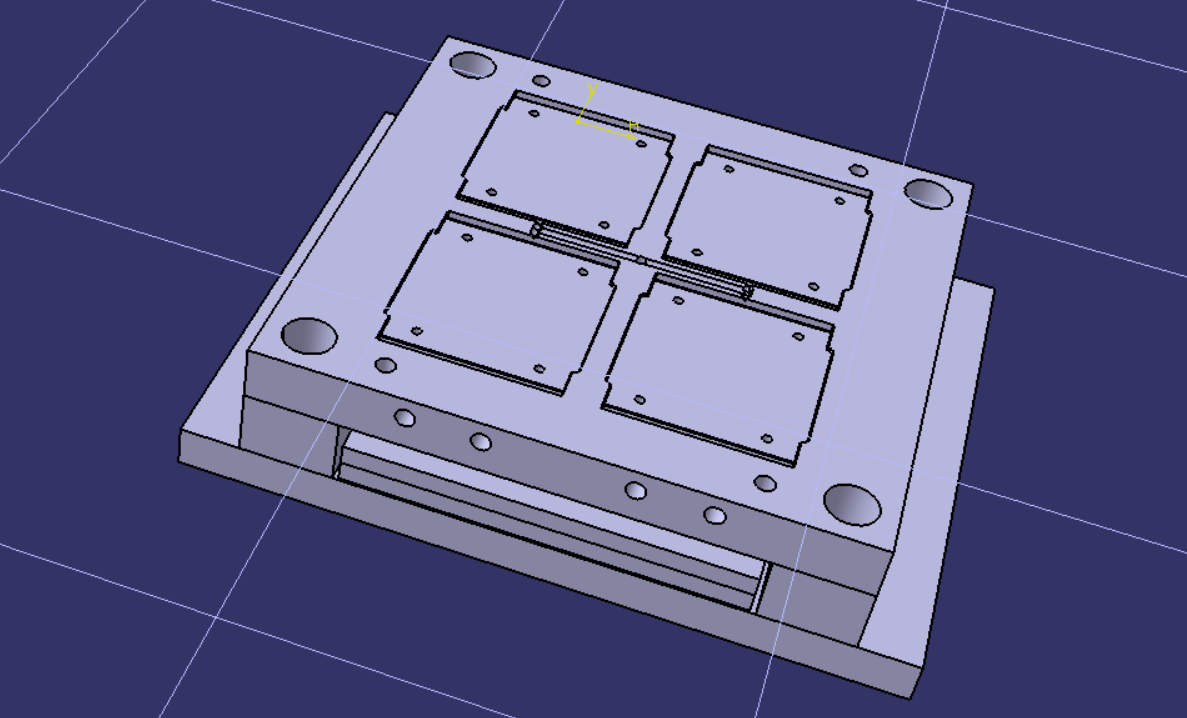

طراحی قالب پد EVA؛ قطعه حیاتی برای خطوط ریلی

خدمت ارائه شده:

طراحی مهندسی، ساخت قالب، مشاوره مواد پلیمری (EVA)، بهینه‌سازی تولید قطعات زیرساختی

مشتری/همکار:

شرکت سی بی جی

چالش اصلی :

نیاز به طراحی و ساخت قالبی بادوام و دقیق برای تولید انبوه پد EVA که به عنوان ضربه‌گیر در خطوط راه‌آهن عمل می‌کند.

نتیجه اصلی :

تحویل قالبی با کیفیت بالا که منجر به تولید انبوه قطعات استاندارد برای استفاده گسترده در شبکه ریلی کشور شد.

• پدهای EVA نقش بسیار مهمی در زیرساخت راه‌آهن ایفا می‌کنند؛ این قطعات به عنوان ضربه‌گیر بین ریل فولادی و تراورس بتنی قرار می‌گیرند و مسئول جذب ضربه‌ها، کاهش ارتعاشات و افزایش طول عمر کل سیستم هستند. با توجه به استفاده گسترده و شرایط سخت محیطی، طراحی و ساخت قالب این پدها با چالش‌های مهمی همراه بود:
  • خواص مکانیکی دقیق: نیاز به قطعه‌ای با خواص الاستیکی و ضربه‌پذیری بسیار دقیق و یکنواخت در تمام طول قطعه.
  • مقاومت در برابر فشارهای دینامیکی و استاتیکی: تحمل وزن بالای قطار و نیروهای وارده ناشی از حرکت آن بدون تغییر شکل دائم.
  • دوام در شرایط آب و هوایی متنوع: مقاومت در برابر دماهای شدید، رطوبت، اشعه UV و سایر عوامل محیطی.
  • تولید انبوه با کیفیت یکسان: نیاز به قالبی که بتواند در تیراژ بالا، قطعاتی با کیفیت کاملاً یکنواخت و بدون عیب تولید کند.
  • چالش‌های فرآیندی مواد EVA: کار با مواد EVA (اتیلن وینیل استات) که خواص رئولوژیکی خاصی دارند و نیازمند طراحی دقیق سیستم‌های راهگاه و خنک‌کننده هستند.

• با درک اهمیت حیاتی پدهای EVA در حفظ پایداری و ایمنی خطوط راه‌آهن، رویکردی جامع و مهندسی‌شده برای طراحی و ساخت قالب این قطعات اتخاذ کردیم. راه‌حل ما شامل مراحل کلیدی زیر بود:
  • تحلیل عملکردی و الزامات مهندسی: بررسی دقیق نقش پد EVA، نیروهای وارده، شرایط محیطی و استانداردهای مورد نیاز صنعت راه‌آهن.
  • انتخاب مواد قالب و بهینه‌سازی طراحی: انتخاب فولادهای مناسب برای قالب با توجه به خواص EVA و طراحی دقیق هندسه قالب برای اطمینان از کیفیت نهایی و عمر طولانی قالب.
  • شبیه‌سازی فرآیند تزریق (Moldflow Analysis): استفاده از ابزارهای شبیه‌سازی پیشرفته برای بهینه‌سازی جریان مواد، محل تزریق، فشار و دمای فرآیند جهت حذف عیوب احتمالی مانند پلیسه‌، پرنشدگی یا تابیدگی.
  • سیستم خنک‌کاری کارآمد: طراحی یک سیستم خنک‌کاری بهینه در قالب برای کاهش زمان سیکل و افزایش بهره‌وری تولید.
  • نظارت بر ساخت و پرداخت سطح: نظارت دقیق بر فرآیند ماشین‌کاری و پرداخت سطح قالب برای دستیابی به ابعاد دقیق و کیفیت ظاهری مطلوب.
  • تست و راه‌اندازی: انجام تست‌های اولیه تزریق، بررسی ابعاد و خواص مکانیکی پدها و تنظیمات نهایی قالب تا حصول اطمینان از تولید قطعات استاندارد.

نتایج و دستاوردها: تولید انبوه ضربه‌گیرهای مطمئن برای زیرساخت ریلی کشور

این پروژه موفقیت‌آمیز، منجر به تولید قالبی شد که توانست با بالاترین استانداردها، قطعات حیاتی پد EVA را برای استفاده گسترده در شبکه راه‌آهن کشور تولید کند:

• تولید قطعات با خواص مکانیکی دقیق: پدهای EVA تولید شده، دارای خواص ضربه‌پذیری و الاستیکی کاملاً مطابق با الزامات فنی بودند.
• دوام و طول عمر بالا: طراحی بهینه قالب و فرآیند تولید، به دوام بالای پدها در شرایط سخت محیطی و فشارهای وارده کمک کرد.
• قابلیت تولید انبوه: قالب ساخته شده، امکان تولید مداوم و باکیفیت پدهای EVA را در مقیاس وسیع فراهم آورد.
• رضایت کامل مشتری: قالب ساخته شده به طور کامل انتظارات کارفرما را برآورده کرده و در حال حاضر به صورت فعال در خط تولید ایشان مورد استفاده قرار می‌گیرد.
• مشارکت در پروژه‌های ملی: این پدها به طور گسترده در پروژه‌های ساخت و نگهداری خطوط راه‌آهن در سراسر کشور به کار گرفته می‌شوند.
